Rotation и Outside: как понять, что шины установили правильно

Маркировка важнее рисунка

Протектор бывает симметричным, направленным и асимметричным. У симметричной ненаправленной шины обе половины рисунка устроены одинаково. Если на боковине нет специальных указаний, такая покрышка не привязана к определённой стороне автомобиля или направлению вращения.

Направленная шина рассчитана на вращение в одну заданную сторону. Её узнают не просто по похожему на стрелу рисунку, а по стрелке на боковине, часто расположенной рядом со словом ROTATION. На асимметричной модели важны наружная и внутренняя стороны, которые обозначают словами OUTSIDE и INSIDE.

Эти признаки нельзя определять только на глаз. Глубокие канавки могут напоминать ёлочку даже у ненаправленной модели, а назначение внешней и внутренней зон не всегда очевидно по форме блоков. Окончательный ответ даёт маркировка производителя.

Стрелка задаёт направление

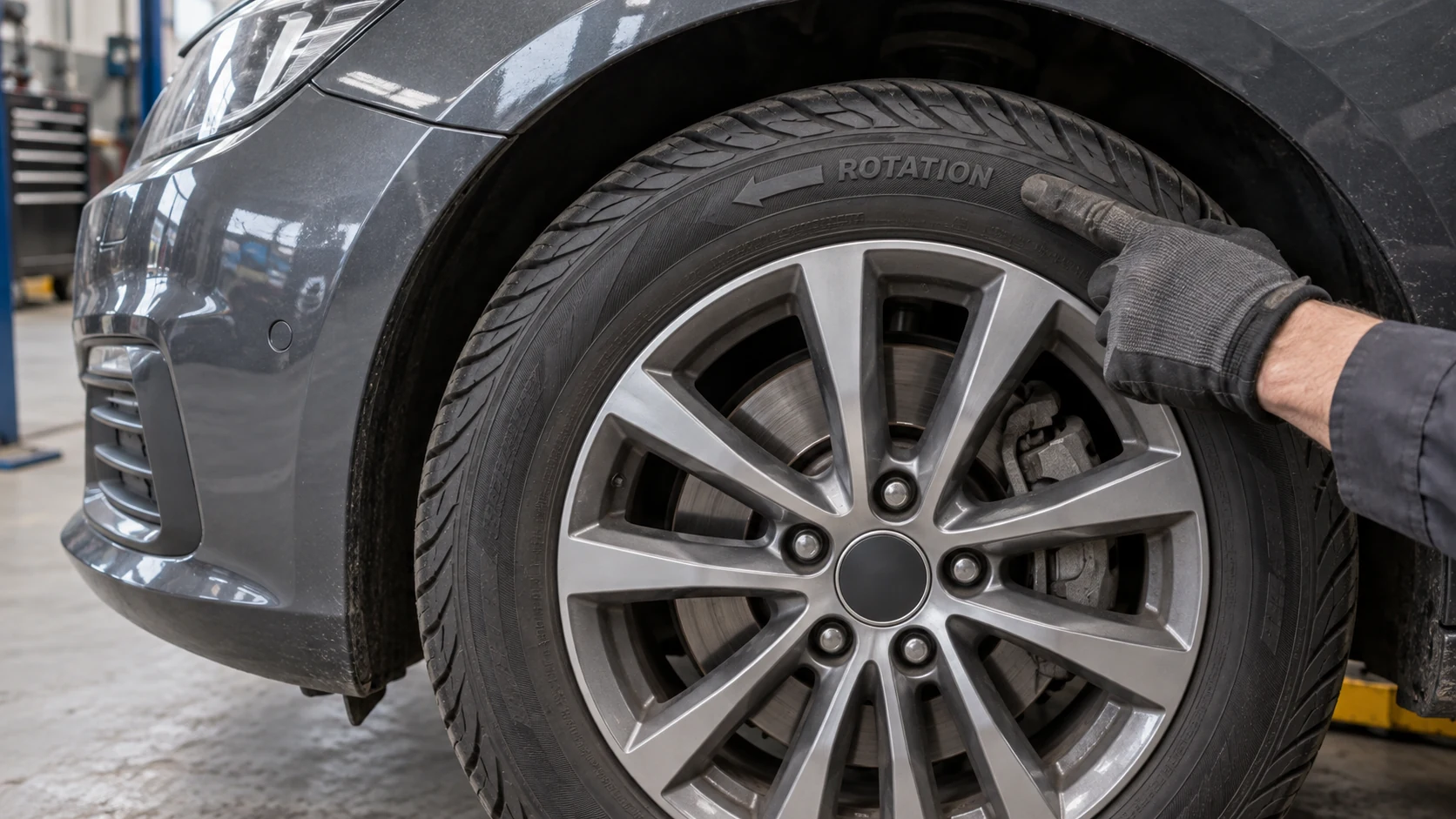

Разобраться, что означает ROTATION на шине, довольно просто. Стрелка рядом с этой надписью указывает рабочее направление вращения. После установки она должна совпадать с вращением колеса при движении автомобиля вперёд.

Есть удобный способ проверить, куда должна смотреть стрелка на шине. Посмотрите на её положение в верхней части колеса. Там стрелка должна быть направлена к передней части автомобиля. Слева и справа она будет выглядеть зеркально относительно наблюдателя, потому что колёса на разных сторонах вращаются в противоположных направлениях, если смотреть на них снаружи.

Часто направленный протектор имеет выраженную V-образную форму и развитые канавки для отвода воды или слякоти. Однако направление вращения всё равно определяют по маркировке на боковине. Пытаться восстановить замысел инженеров только по рисунку не стоит.

Outside определяет сторону

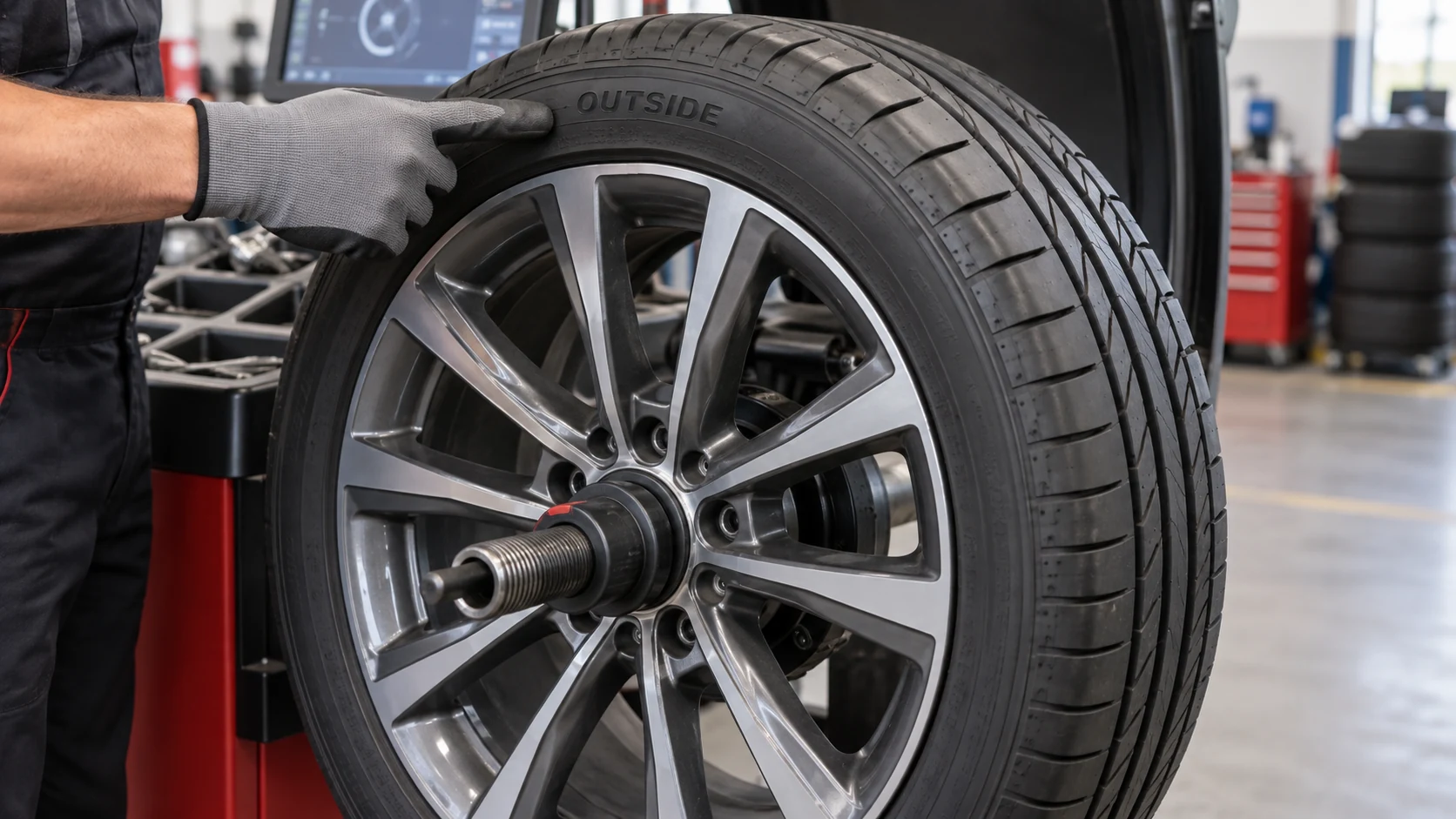

Надпись OUTSIDE на шине означает внешнюю сторону. После монтажа это слово должно быть видно снаружи автомобиля на каждом колесе. Сторона с маркировкой INSIDE обращена внутрь, к подвеске, поэтому при обычном осмотре её чаще всего не видно.

У асимметричного протектора внутренняя и внешняя зоны различаются не ради внешнего эффекта. В типичной конструкции внутренняя часть содержит более развитые канавки для работы с водой, а наружное плечо состоит из более крупных и жёстких блоков, помогающих шине сохранять устойчивость в повороте. Точное устройство зависит от модели, но менять эти зоны местами нельзя.

Маркировку читают буквально: OUTSIDE обращают наружу. При этом слово не обозначает правое или левое колесо и само по себе ничего не говорит о направлении вращения.

Зеркальный рисунок не всегда ошибка

После установки асимметричных шин водитель иногда замечает, что диагональные канавки справа и слева словно смотрят в разные стороны. Возникает ощущение, что два колеса собрали неправильно. Для обычной асимметричной ненаправленной модели такая картина нормальна.

Если на боковине есть OUTSIDE, но нет стрелки или другого указания направления вращения, шина не закреплена за одним направлением. На обеих сторонах автомобиля маркировка OUTSIDE должна оставаться снаружи, хотя рисунок протектора может выглядеть зеркально. Именно поэтому фраза «ставить асимметричные шины любой стороной» неверна: вращаться они могут в разных направлениях, но наружную и внутреннюю стороны путать нельзя.

Когда кажется, что протектор слева и справа смотрит в разные стороны, сначала проверяют OUTSIDE и ищут стрелку. Если внешняя сторона выбрана правильно, а указания направления нет, один только вид канавок не доказывает ошибку монтажа.

Иногда действуют оба правила

Направленность и асимметрия не исключают друг друга. Некоторые шины одновременно имеют разные внутреннюю и внешнюю зоны и заданное направление вращения. Тогда мастер должен выполнить оба условия: оставить OUTSIDE снаружи и направить стрелку по ходу вращения колеса.

Для таких конструкций могут выпускаться отдельные исполнения для левой и правой стороны. На боковине присутствуют дополнительные указания, поэтому простого разворота покрышки на диске иногда недостаточно. Это не самый распространённый вариант, но он хорошо показывает, почему нельзя судить обо всех шинах по одному слову или форме протектора.

Что меняется при ошибке

Неправильно установленная направленная шина не обязана сразу разрушиться, а водитель может ничего необычного не почувствовать на сухом асфальте. Проблема в другом: канавки работают не в той ориентации, для которой был спроектирован протектор. Производитель уже не может рассчитывать на полную реализацию его свойств, прежде всего на мокрой дороге, снегу и слякоти.

Если асимметричную шину развернуть стороной INSIDE наружу, функциональные зоны также поменяются местами. Работа на мокрой дороге и поведение в повороте могут отличаться от расчётных. Продолжать ездить так до следующего сезона не стоит, но и объявлять шину испорченной без осмотра тоже неправильно.

Неправильная ориентация сама по себе не является точным диагнозом вибрации. Если после шиномонтажа бьёт руль, отдельно проверяют балансировку, посадку шины на обод, крепление колеса и состояние диска. Ошибку направления при этом всё равно нужно исправить.

Проверка без подъёмника

Проверка установки шин после шиномонтажа начинается с обычного обхода автомобиля. На направленной модели находят стрелку ROTATION и сверяют её с движением вперёд. На асимметричной убеждаются, что на каждом колесе снаружи видно OUTSIDE. Боковину лучше осмотреть по всей окружности, потому что небольшая рельефная надпись легко скрывается у земли или под слоем дорожной пыли.

Если ни стрелки, ни обозначений сторон нет, это может быть симметричная ненаправленная модель. Уточнить тип протектора можно по официальной карточке конкретной шины. Надписи на одном колесе недостаточно: после сезонной перестановки ошибка может оказаться только на одной стороне автомобиля.

Заодно стоит сверить давление с табличкой машины. Максимальное значение на боковине шины не заменяет рекомендацию автопроизводителя. Если колёса переставляли между осями, требуемое давление для передних и задних позиций иногда различается.

Перестановка колёс требует внимания

Направленные колёса одинакового размера обычно переставляют между передней и задней осями по одной стороне автомобиля. При переносе собранного колеса слева направо направление его вращения изменится. Переставлять такие колёса слева направо можно только с учётом ограничений конкретного автомобиля и комплекта шин. Иногда для этого приходится снимать покрышки с дисков и монтировать заново.

Обычная асимметричная ненаправленная шина допускает смену стороны, пока OUTSIDE остаётся снаружи, но схема перестановки всё равно зависит от автомобиля. Разные размеры спереди и сзади, особенности дисков и система контроля давления могут вводить дополнительные ограничения. После перестановки давление корректируют для новых позиций, а на некоторых машинах требуется переобучение датчиков.

Ошибку исправляют в сервисе

Если снаружи оказалось слово INSIDE, простая перестановка колеса на другую сторону не поможет. Шину снимают с диска, разворачивают и устанавливают заново. После повторного монтажа колесо балансируют.

Если два направленных колеса с одинаковыми параметрами по ошибке установили на противоположные стороны, сервис иногда может просто поменять их местами. Если неверно ориентирована сама покрышка на диске или перестановка запрещена конструкцией автомобиля, потребуется перебортировка. Самостоятельно выполнять эту работу без оборудования не следует.

Главный вывод

У правильно установленной направленной шины стрелка совпадает с вращением колеса вперёд. У асимметричной модели OUTSIDE видна снаружи. У симметричной ненаправленной покрышки без специальных указаний сторона установки обычно не имеет значения. Если присутствуют обе маркировки, соблюдают обе.

Главное не пытаться поставить диагноз по одной ёлочке протектора. Боковина сообщает правила точнее. Достаточно внимательно проверить четыре колеса, а при несоответствии попросить шинный центр исправить монтаж.
